A TECNART Indústria e Comércio Ltda., visando atender cada vez mais o público consumidor de fixadores, vem através desta publicação fornecer as informações mais frequentes solicitadas aos nossos técnicos.
O Departamento Técnico da TECNART, após vários testes, coletou estes dados que servirão de referências a todos que usam chumbadores.
1. FATORES DE SEGURANÇA
Os fatores de Segurança que devem ser usados nas diferentes condições de aplicação estão na tabela abaixo:
| CARGAS | FATORES DE SEGURANÇA | OBSERVAÇÕES |
|---|---|---|
| ESTÁTICAS | 4 | |
| VARIÁVEIS | 4 ou 5 | Dependendo da magnitude da variação |
| VIBRATÓRIAS | 8 a 10 | Apenas um sentido de vibração |
| VIBRATÓRIAS | 12 a 15 | Vibração nos dois sentidos |
| CHOQUE | 4 | Dependendo da frequencia do choque |
EXEMPLO
- Fator de segurança utilizado = 4.
- Valor a ser considerado em projeto = carga catálogo / fator de segurança = 3042/4 = 760 kg.
2. CHUMBADOR SUJEITO A CISALHAMENTO E TRAÇÃO
A fórmula abaixo serve como base, para verificar se o seu dimensionamento foi feito corretamente.
Se o resultado obtido satisfizer a inequação, então você estará usando o chumbador certo.
EXEMPLO
- Tensão de arrancamento desejada = 400 kg.
- Carga de tensão disponível (conf. exemplo anterior) = 760 kg.
- Cisalhamento desejado = 300 kg.
- Carga de cisalhamento disponível = 3395/4 ≈ 848 kg.
Aplicando a fórmula temos:
400/760 + 300/848 = 0.526 + 0.353 = 0.879
Como o valor obtido (0.879) é < 1, o chumbador especificado satisfaz as necessidades do projeto.
3. DISTÂNCIAS MÍNIMAS DE APLICAÇÃO

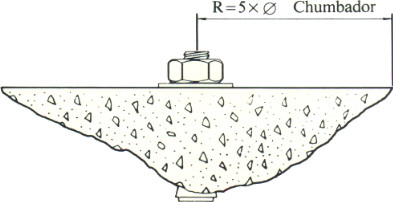

De acordo com os testes de arrancamento, chegou-se à conclusão de que quando o chumbador é arrancado do concreto, ele traz consigo uma parte cônica de concreto de raio = 5 vezes o diâmetro externo do chumbador como mostra a figura abaixo.
Para se obter 100% da capacidade de carga especificada, a distância mínima entre o centro dos chumbadores não pode ser menor que 10 vezes o diâmetro do furo.
A distância do chumbador à borda do concreto, não pode ser menor que 5 vezes seu diâmetro externo. (figura abaixo)
A eficiência do chumbador é reduzida proporcionalmente até 50% da sua capacidade nominal, para espaçamento igual a 5 vezes o diâmetro do furo.

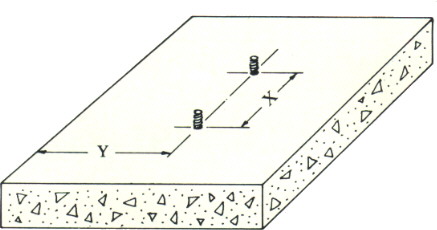

X -- Distância mínima entre centros de dois chumbadores = 10 vezes o diâmetro correspondente.
Y -- Distância mínima de um chumbador à borda do concreto = 5 vezes o diâmetro do furo correspondente (tabela abaixo).
| MODELO | BITOLA | X (mm) | Y (mm) |
|---|---|---|---|
| UR URM URS | 1/4" 3/8" 1/2" 5/8" 3/4" | 110 140 180 215 250 | 55 70 90 107 125 |
| URX URXS TECBOLT | 1/4" 3/8" 1/2" 5/8" 3/4" | 63 95 127 159 190 | 32 48 63 79 95 |
| URST | 1/4" 3/8" 1/2" 5/8" 3/4" | 95 127 159 190 254 | 32 48 63 79 95 |
| ALFA OMEGA | 3/16" 1/4" 5/16" 3/8" 1/2" 5/8" | 63 79 95 127 159 190 | 32 39 48 63 79 95 |
4. ÁREA DE TENSÃO

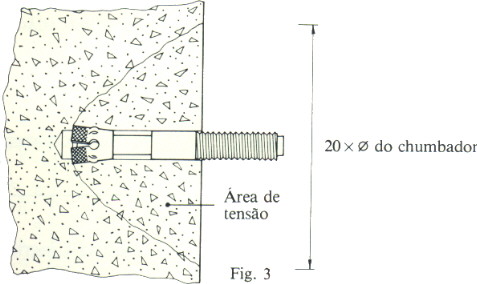

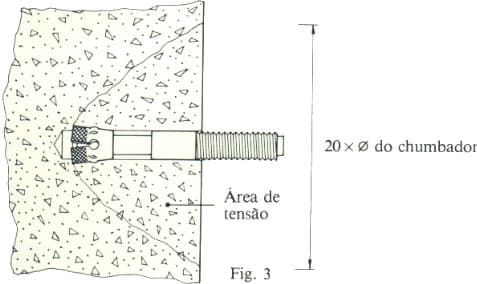

O chumbador quando aplicado, forma uma área de compressão no concreto que pode ser definida como um cone, cujo vértice é o ponto de expansão máxima, e a base é igual a 20 vezes o diâmetro do chumbador.
Os testes feitos nos chumbadores foram realizados em concreto sem ferragem.
4.1 EFEITOS DO REFORÇO NO CONCRETO
Para efeito de projeto, quando se deseja aumentar a capacidade de carga, a ferragem do concreto deve passar através da área de tensão do chumbador, mostrado na figura da seção "4. Área de Tensão".
5. EFEITOS DO CONCRETO NA CAPACIDADE DO CHUMBADOR

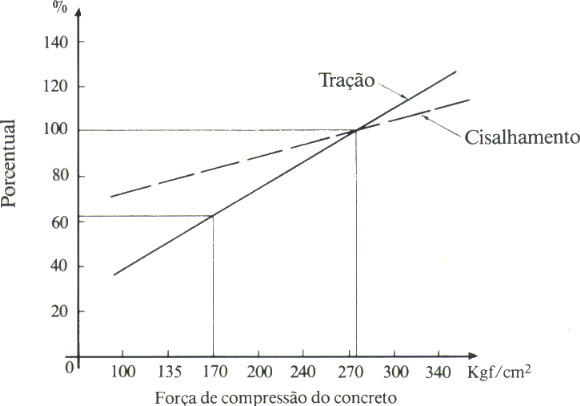

O gráfico abaixo mostra em termos porcentuais, a variação na carga do chumbador em função da tensão de compressão no concreto.
Este gráfico foi desenvolvido, tomando-se por base um concreto de 274 kgf/cm² sem ferragem.
EXEMPLO
-- A carga de arrancamento do chumbador URM 34, num concreto de 274 kgf/cm² é de 8.650 kg.
-- Para obter-se a carga de arrancamento deste mesmo chumbador num concreto de 170 kg, entra-se no gráfico acima, em 170kg (eixo do x) e encontra-se 64% (no eixo y). Isto significa que o valor de carga de arrancamento será de 64% de 8.650 kg, ou seja, 5.536 kgf.
-- Para encontrarmos a carga de cisalhamento, o processo aplicado é o mesmo.
6. TEMPO DE APLICAÇÃO
A tabela abaixo mostra os diversos tipos de chumbadores e seus tempos médios de aplicação para 100 peças, em concreto de 340 kgf/cm².
| TIPO | BITOLA | TEMPO DE APLICAÇÃO P/100 PEÇAS | APLICAÇÃO |
|---|---|---|---|
| UR | 1/4" 3/8" 1/2" 5/8 3/4" | 8h.20m 8h.20m 16h.40m 25h. 28h.20m | MANUAL C/BATEDOR |
| URX | 3/8" 1/2" 5/8" 3/4" | 8h.20m 8h.20m 13h.20m 20h.- | MANUAL C/ BATEDOR |
| URS | 1/4" 3/8" 1/2" 5/8" 3/4" | 2h.04m 2h.27m 3h.03m 4h.03m 6h.37m | ATÉ 1/2" C/ FURADEIRA > 1/2" C/ MARTELETE |
| URXS | 1/4" 3/8" 1/2" 5/8" 3/4" | 1h.36m 1h.47m 2h.09m 3h.03m 5h.51m | ATÉ 1/2" C/ FURADEIRA > 1/2" C/ MARTELETE |
| URM | 1/4" 3/8" 1/2" 5/8" 3/4" | 2h.29m 3h.05m 3h.44m 5h.16m 8h.52m | COM MARTELETE |
| URST | 1/4" 3/8" 1/2" 5/8" 3/4" | 1h.28m 1h.53m 2h.20m 3h.18m 5h.18m | ATÉ 1/2" C/ FURADEIRA > 1/2"C/ MARTELETE |
| ALFA OMEGA | 3/16" 1/4" 5/16" 3/8" 1/2" 5/8" | 1h.15m 1h.29m 1h.33m 2h.56m 3h.15m 3h.38m | ATÉ 1/2" C/ FURADEIRA > 1/2" C/ MARTELETE |
| TECBOLT | 1/4" 3/8" 1/2" 5/8" 3/4" 7/8" 1" | 1h.14m 1h.16m 1h.21m 1h.25m 1h.35m 2h.50m 4h.40m | ATÉ 1/2" C/ FURADEIRA > 1/2" C/ MARTELETE |
7. TIPOS DE APLICAÇÃO
Todos os chumbadores devem ser aplicados formando um ângulo de 90º em relação à superfície do concreto. Somente nestas condições são garantidas as cargas de arrancamento mencionadas.
As características de cada chumbador e seus diferentes tipos de aplicação são descritos a seguir:
7.1 URM e URXM -- Aplicação com martelete de impacto
Estes chumbadores asseguram o furo no diâmetro correto, pois o URM e URXM fazem seu próprio furo. Os projetistas os preferem devido a rapidez e colocação.
MÉTODO DE APLICAÇÃO

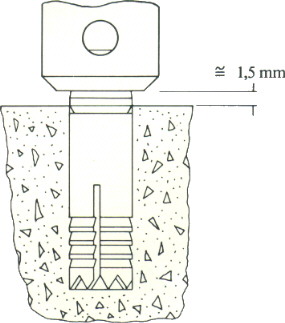

- Coloque o chumbador no mandril do martelete e certifique-se que o comutador esteja na posição rotação e impacto. Encostando o URM e o URXM na superfície do concreto, o mesmo perfurará com facilidade. Se o martelete só for de impacto, o operador deverá movimentar um cabo girador manual, existente no mandril, durante a perfuração. A operação de perfuração estará completa quando o mandril ficar a 1,5 mm da face do concreto.
- Retire o chumbador do furo, coloque a bucha na extremidade da coroa dentada e recoloque o conjunto no furo.

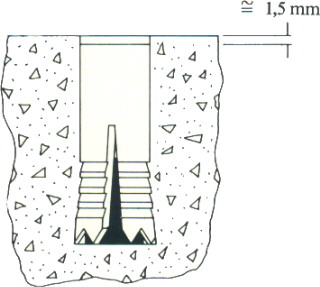

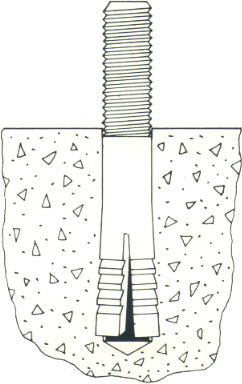

- Para fazer a expansão, o comutador do martelete deverá estar na posição impacto (sem rotação). Acionando o martelete, o impacto provocará uma ação do chumbador contra a bucha, no fundo do furo, fazendo assim a expansão. O chumbador deverá ficar até 1,5 mm abaixo da superfície do concreto.
- Movimente o martelete no sentido da alavanca para quebrar o gargalo cônico do chumbador. Utilize o expulsor para sacar o gargalo do mandril.
7.2 URS e URXS -- Aplicação com broca de vídia
- Faça o furo com a broca de vídia nos diâmetros e profundidades indicados. O ângulo do corte da broca deve ser maior ou igual a 130º.
- Limpe completamente o furo.
- Rosqueie o chumbador no batedor (BTU ou BTX) e coloque a bucha na extremidade do mesmo.
(Nota: O HTML original continha texto repetido aqui, que foi omitido para clareza.)
7.3 ALFA E OMEGA -- Aplicação com broca de vídia
São os mais versáteis chumbadores da nossa linha de fixação e podem ser usados em concreto, alvenaria e madeira.

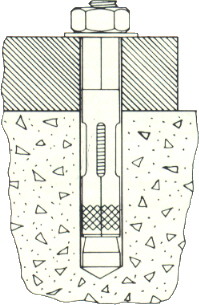

Os chumbadores ALFA são fornecidos com prolongador nos comprimentos maiores de uma mesma bitola, proporcionando grande versatilidade em montagens passante.
O chumbador OMEGA poderá ser utilizado com barra roscada ou parafusos, não existe limitação de profundidade.
a) A profundidade do furo pode ser determinada de duas maneiras:
- Furo Limpo: (PROFUNDIDADE DO FURO) = (COMPRIMENTO DO CHUMBADOR) - (ESPESSURA DA PEÇA A SER FIXADA)

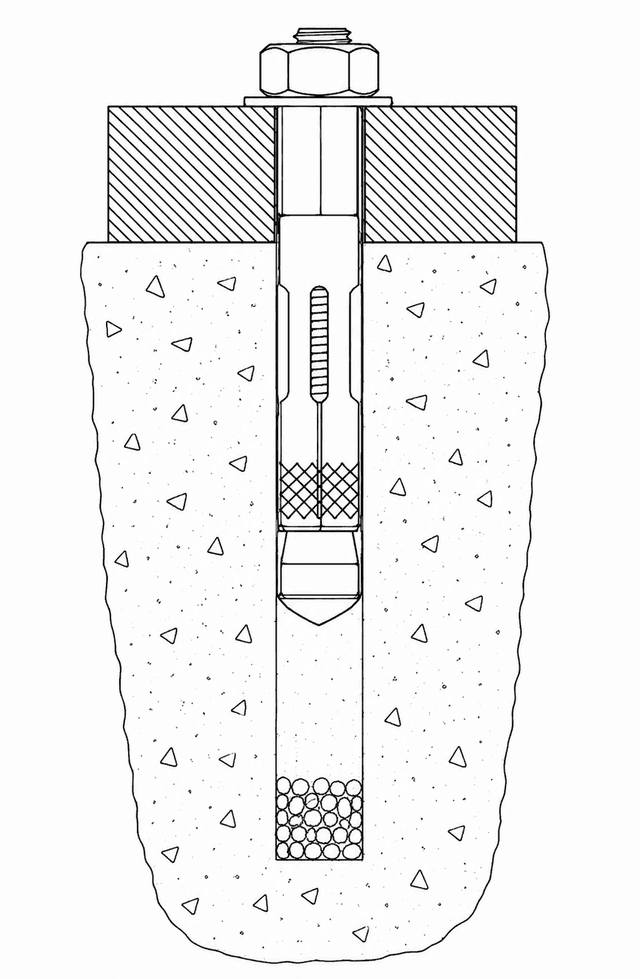

- Furo Sujo: (PROFUNDIDADE DO FURO) = (COMPRIMENTO DO CHUMBADOR) - (ESPESSURA DA PEÇA A SER FIXADA) + (2 VEZES O DIÂMETRO DO CHUMBADOR)
.png)
b) Faça o furo nas profundidades e diâmetros indicados.
c) Introduza o chumbador e utilize uma chave adequada para aperto da porca (mod. ALFA) ou parafuso (mod. OMEGA).
No modelo ALFA, a operação de torque da chave desloca o pino provocando a expansão da castanha.
No modelo OMEGA, a operação de torque é a mesma, porém a bucha expansora é deslocada pelo parafuso.
d) Para uma expansão tecnicamente perfeita, aplique um torque na porca ou parafuso de acordo com a tabela abaixo.
| DIÂMETRO | TORQUE RECOMENDADO PARA CONCRETO | TORQUE RECOMENDADO PARA ALVENARIA E MADEIRA |
|---|---|---|
| 3/16" | 5 MAX | 3,5 MAX |
| 1/4" | 10 - 15 | 7 - 14 |
| 5/16" | 20 - 35 | 14 - 25 |
| 3/8" | 35 - 50 | 25 - 35 |
| 1/2" | 50 - 75 | 35 - 53 |
| 5/8" | 75 - 100 | 53 - 70 |
Os valores indicados na tabela acima, estão bem abaixo dos valores estabelecidos pelas normas de porcas e parafusos.
7.4 URST -- Aplicação com broca de vídia
O chumbador URST possui uma angulação na sua parte inferior que permite o encaixe perfeito no furo.
O sistema de bucha interna possibilita uma expansão controlada e a maior área paralela da bucha, impede o seu retorno, mesmo que o parafuso utilizado para fixação seja menor que o comprimento da rosca, provocando assim uma expansão uniforme e garantindo uma perfeita fixação devido aos sulcos existentes nas laterais do chumbador.
Este sistema provoca a expansão nas laterais do chumbador, não necessitando do fundo do furo o apoio da bucha. Por este motivo é o chumbador ideal para fixações com segurança e satisfatória capacidade de carga em pré-moldados, cortinas finas de concreto e concreto de baixa resistência.
- Faça o furo nas profundidades e diâmetros indicados.
- Limpe o Furo.
- Coloque o chumbador no furo e introduza a bucha expansora em seu interior.
- Com o batedor punção (BTT) introduzido no chumbador, faça a expansão batendo com um martelo.
- Fixe a peça desejada.
7.5 TECBOLT -- Aplicação com broca de vídia
- Faça o furo com broca de diâmetro igual ao do chumbador. A profundidade mínima será igual a indicada no catálogo, para cada comprimento de chumbador. É necessária uma profundidade maior se o furo não for limpo (veja definição item 7.3).
- Ideal para montagens passante, isto é, pode ser colocado através da peça a ser fixada, bastando para isso, montar o chumbador com porca e arruela e introduzí-lo no furo com o auxílio de um martelo.

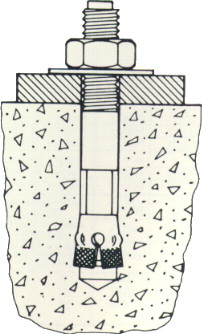

- Para fazer a expansão, utilize-se de uma chave adequada para o aperto da porca. Iniciada a operação de torque, o chumbador será tracionado, provocando a expansão da presilha, que simultaneamente fará uma expansão de 360º graus, com fixação total dentro das paredes do furo. (Caso o diâmetro do furo no concreto seja marmorado, as presilhas garantem sua expansão por possuírem aletas laterais).
7.6 UR e URX -- Aplicação manual
A segurança e características técnicas destes chumbadores, são idênticas a dos modelos URM, URS e URXS, diferenciando-se em sua aplicação.

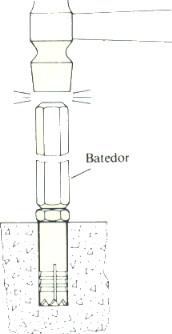

É de aplicação mais econômica, pois não precisa de equipamento especializado, sendo feita apenas com o auxílio de um batedor (BTU ou BTX). Por este motivo são os chumbadores mais utilizados nos locais de difícil acesso, e de espaço físico menor do que o equipamento para fixação.
- Para fazer o furo, rosqueie o chumbador ao batedor e com o auxílio de um martelo bata contra a superfície de concreto fazendo ao mesmo tempo movimentos giratórios até atingir a profundidade indicada.
- Limpe o furo.
- Coloque a bucha expansora na extremidade da coroa dentada.
- Introduza o conjunto no furo e com o auxílio do martelo, bata até fazer a expansão.
Nossa experiência de 70 anos, "know how" próprio e pioneirismo na área de fixação no país, tem mostrado que resultados não satisfatórios são obtidos devido à variações das condições estabelecidas nos testes.
Casos como estes, são facilmente solucionados com a presença do nosso corpo técnico na obra. Todos os testes, gráficos, tabelas e métodos de aplicação apresentados neste informativo, poderão ser solicitadas ao nosso Departamento Técnico.
Este Departamento dispõe de unidades volantes com todos os equipamentos necessários para treinamento, cravação, arrancamento e apuração das respectivas cargas dos elementos de fixação da nossa linha.
